Modern uçaklarda yakıt sistemi, motorların kesintisiz yakıt beslemesinin yanı sıra uçağın ağırlık ve denge yönetimi, yapısal güvenliği ve termal kontrolünde kritik rol oynar. ATA 28 kapsamında yakıt sistemlerinin yapısı, alt sistemleri, yakıt kontaminasyonu, FQIS, bakım emniyeti, CDCCL kuralları ve arıza tespit süreçleri teknisyenlerin bakış açısıyla ele alınmaktadır.

Modern sivil ve askeri hava araçlarında yakıt sistemi (ATA 28), motorların kesintisiz ve kararlı bir şekilde beslenmesini sağlamanın ötesinde, uçağın ağırlık ve denge (Weight and Balance) yönetimini, yapısal yük hafifletme stratejilerini ve termal yönetim mekanizmalarını doğrudan kontrol eden kritik bir ana sistemdir. Havacılık emniyetinin en hassas bileşenlerinden biri olan yakıt sistemleri, yüksek yanıcılık riski, elektrostatik yük birikimi, mikrobiyolojik kontaminasyon ve karmaşık hidrolik pnömatik hat yapıları sebebiyle uçak bakım teknisyenleri için en üst düzeyde teknik yetkinlik ve durumsal farkındalık gerektirir. Bu yazımız, sivil havacılık standartları (EASA/SHGM Part-66 Modül 11.10 ve ATA 28) doğrultusunda, uçak bakım teknisyenlerinin yakıt sistemlerine yönelik teorik ve pratik bilgi altyapılarını güçlendirmek, operasyonel emniyet kültürünü pekiştirmek ve karşılaşılan tipik arızalara analitik yaklaşımlar sunmak amacıyla hazırlanmıştır.

Giriş ve Havacılık Yakıtlarının Karakteristik Özellikleri

Uçak yakıt sistemlerinin tasarım mantığını, operasyonel parametrelerini ve bakım prosedürlerini doğru analiz edebilmek için öncelikle sistemin taşıdığı akışkanın fiziksel ve kimyasal özelliklerinin çok iyi bilinmesi gerekmektedir. Havacılıkta kullanılan yakıtlar temel olarak iki ana gruba ayrılır: Gaz türbinli (jet) motorlarda kullanılan kerosen bazlı yakıtlar (Jet A, Jet A-1, Jet B, JP-8) ve pistonlu motorlu küçük uçaklarda kullanılan havacılık benzini (AVGAS 100LL).

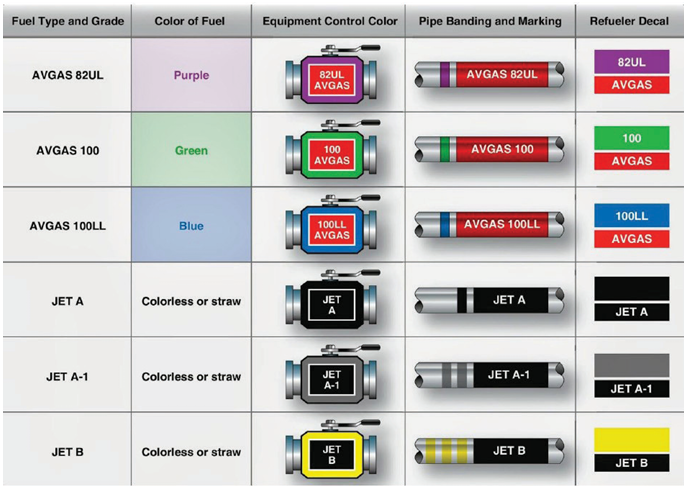

Sivil havacılıkta dünya genelinde en yaygın kullanılan yakıt türü Jet A-1’dir. Rafinerilerde ham petrolün birinci damıtma kulelerinde 150°C ile 200°C aralığında elde edilen berrak, renksiz veya hafif saman sarısı renkteki bu kerosen türevi, yüksek enerji yoğunluğu ve düşük sıcaklıklardaki akışkanlık performansı ile bilinir. Bakım teknisyenlerinin özellikle dikkat etmesi gereken parametrelerin başında yakıtın donma noktası ve yanma (flash point) noktası gelir. Jet A-1 için maksimum donma noktası -47°C iken, minimum yanma noktası 38°C olarak belirlenmiştir. Bu değerler, uçağın 35.000-40.000 feet gibi yüksek irtifalarda maruz kaldığı ekstrem soğuk hava şartlarında yakıt akışının kesilmemesini garantilerken, yer operasyonlarında ve bakım esnasında yangın riskinin kontrol altında tutulmasını sağlar.

Pistonlu motorlarda tercih edilen AVGAS 100LL ise düşük kurşunlu (Low Lead) bir havacılık benzinidir ve silindirlerde erken tutuşmayı (detonasyon) önlemek adına yüksek oktan oranına (100 oktan) sahiptir. Ayırt edilebilmesi için mavi renkle renklendirilen AVGAS, Jet A-1’e kıyasla çok daha yüksek bir buharlaşma eğilimine (RVP- Reid Vapor Pressure) ve daha düşük bir yanma noktasına sahiptir (< -40°C). Dolayısıyla, AVGAS kullanan hava araçlarında bakım yaparken statik elektrik ve kıvılcım önleme tedbirleri çok daha katı kurallara bağlanmıştır. Teknisyen, uçağa yaklaşan her türlü ekipmanın topraklama (bonding) hatlarını eksiksiz bağlamakla yükümlüdür.

Uçak Yakıt Sistemi Mimarisi ve Tank Yapıları

Modern bir ticari yolcu uçağının yakıt sistemi mimarisi, aerodinamik verimliliği optimize etmek ve yapısal bütünlüğü desteklemek adına kanat ve gövde yapısının içerisine entegre edilmiştir. Sistem temel olarak üç ana tank grubundan oluşur: Sol Kanat Tankı (Left Wing Tank), Sağ Kanat Tankı (Right Wing Tank) ve Gövde Merkez Tankı (Center Tank). Bazı geniş gövdeli ve uzun menzilli uçaklarda (örneğin Airbus A330/A350 veya Boeing 777/787) uçağın kuyruk kısmında denge amaçlı kullanılan Yatay Stabilize Tankı (Trim Tank) ile kanat uçlarında kanat esnemesini azaltmak ve yapısal yükü hafifletmek amacıyla konumlandırılmış Dış Kanat Tankları (Outboard/ Vent Tanks) da mevcuttur.

Uçaklarda kullanılan yakıt tankları yapısal tasarımlarına göre üç farklı kategoride incelenir:

Entegre Tanklar (Integral Tanks): Modern uçakların neredeyse tamamında kanat iç yapısı (spar, rib ve skin plakaları) sızdırmazlık maddesi (sealant) ile kaplanarak doğrudan yakıt tankı haline getirilir. Bu tasarıma “Wet Wing” (Islak Kanat) denir. İlave bir tank ağırlığı yaratmadığı için maksimum hacim ve minimum ağırlık avantajı sunar. Ancak sızdırmazlık maddelerinin zamanla yaşlanması, yapısal esnemeler ve korozyon nedeniyle sızıntı (fuel leak) yapma riski yüksektir. Entegre tanklarda sızıntı tespiti ve tamiri, teknisyenler için en zahmetli ve hassas bakım operasyonlarından biridir.

Esnek Hazne Tanklar (Bladder Tanks): Genellikle askeri nakliye uçaklarında ve bazı küçük gövdeli sivil uçaklarda tercih edilir. Gövde veya kanat içerisindeki mukavim bir kompartımana yerleştirilen, kauçuk veya sentetik kauçuk bazlı esnek torbalardır. Yapısal darbelere karşı dayanıklıdır ve sızıntı riski düşüktür; ancak zamanla kuruma, çatlama ve katlanma yapabildiklerinden periyodik kontrol gerektirirler.

Sabit Çıkarılabilir Tanklar (Rigid Removable Tanks): Metal veya kompozit malzemeden üretilmiş, uçak gövdesinden bağımsız olarak sökülüp takılabilen tanklardır. Günümüz modern yolcu uçaklarında ana tank olarak kullanılmasalar da kargo bölümüne yerleştirilen ilave merkez tanklarında (ACT- Additional Center Tanks) bu yapıya rastlanmaktadır.

Wet Wing Sızdırmazlığı: Entegre kanat tanklarında yapılacak sızdırmazlık tamirlerinde (Sealant Application), eski boştiğin yapıya zarar vermeden özel plastik kazıyıcılarla (non metallic scrapers) tamamen temizlenmesi, yüzeyin kimyasal solventlerle (MEK veya sivil havacılık onaylı muadilleri) degrease edilmesi ve yeni sealant kürlenme süresinin (curing time) ortam sıcaklığı ve nemine göre tam olarak beklenmesi emniyetli uçuş için şarttır.

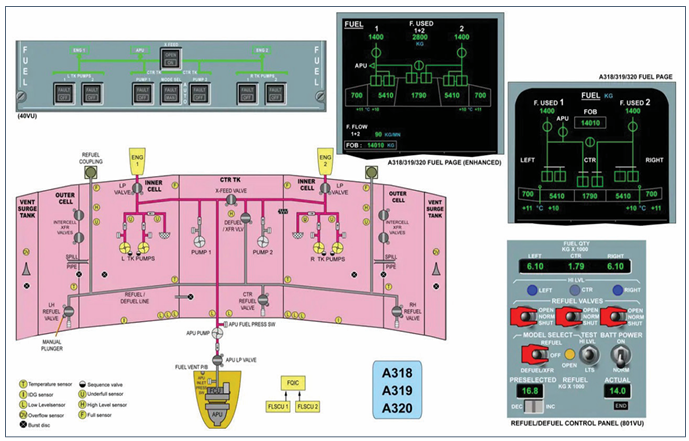

Yakıt Alt Sistemleri ve Fonksiyonel Analiz

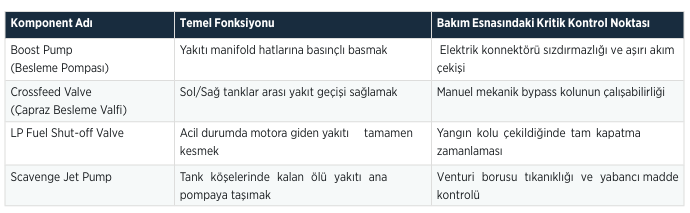

ATA 28 standartları çerçevesinde bir uçak yakıt sistemi, işlevlerine göre net çizgilerle ayrılmış dört ana alt sisteme (sub-systems) bölünmüştür. Bu sistemlerin koordineli çalışması, motorların her türlü uçuş konfigürasyonunda (tırmanış, düz uçuş, süzülüş, negatif G durumları) kesintisiz yakıtla beslenmesini sağlar. Bu alt sistemler şunlardır:

Motor Besleme Sistemi (Engine Feed System)

Tanklardaki yakıtı düşük basınç altında doğrudan motor ana yakıt pompalarına (Engine Driven Pump - EDP) veya yedek güç ünitesine (APU) ileten sistemdir. Her bir ana tankta genellikle iki adet elektrik motorlu, daldırma tip (submersible) santrifüj yakıt pompası (Boost Pump) bulunur. Bu pompalar yakıtı basınçlandırarak besleme manifoldu üzerinden motora gönderir. Eğer elektrik arızası nedeniyle tüm boost pompalar devre dışı kalırsa, sistem yerçekimi yardımıyla besleme (Gravity Feed) moduna geçer. Bu durumda yakıt, tankların motora göre olan yükseklik avantajı ve emiş hattı etkisiyle motora ulaşır; ancak gravity feed yüksek irtifalarda yakıtın buhar kilidi (vapor lock) yapma riski nedeniyle sınırlı bir emniyet marjına sahiptir.

Çapraz Besleme ve Yakıt Transfer Sistemi (Crossfeed & Transfer System)

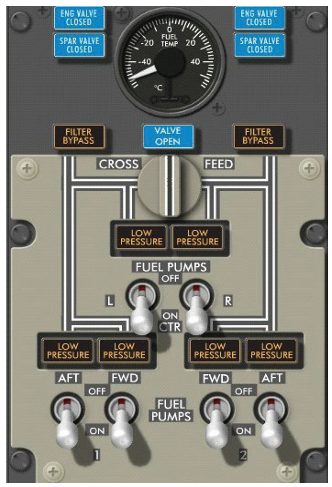

Uçağın sol ve sağ kanatlarındaki yakıt miktarlarının eşit tutulması, uçağın lateral dengesi (roll trim) açısından hayati önem taşır. Motorlardan biri normalden fazla yakıt tüketirse veya bir kanatta sızıntı meydana gelirse, sol ve sağ besleme manifoldlarını birbirine bağlayan Crossfeed Valve (Çapraz Besleme Valfi) kokpitten açılır. Bu sayede, sağ tanktaki yakıt sol motora veya sol tanktaki yakıt sağ motora yönlendirilebilir.

Ayrıca transfer sistemi, merkez tanktaki yakıtı öncelikli olarak tüketmek üzere kanat tanklarına aktarmakla da görevlidir. Merkez tank boşalmadan kanat tanklarından yakıt harcanmaması, kanat köklerindeki bükülme momentini (bending moment) azaltarak yapısal ömrü uzatır.

Yakıt İkmali ve Boşaltma Sistemi (Refuel / Defuel System)

Uçakların yer operasyonlarında hızlı, emniyetli ve çevreye zarar vermeden yakıt alabilmesi için modern uçaklarda “Basınçlı Alttan Yakıt İkmali” (Pressure Refueling) sistemi kullanılır. Genellikle sağ kanat ön tarafında veya gövde altında bulunan tek bir refuel panelinden tüm tanklara saniyeler içinde yüzlerce litre yakıt basılabilir. Sistem, her tankın girişinde bulunan hidrolik veya elektrik kontrollü Refuel Valfleri vasıtasıyla yönetilir. Tank tam doluluğa ulaştığında, mekanik şamandıralar veya elektronik seviye sensörleri (Volumetric Top-off Sensors) refuel valfine sinyal göndererek yakıt akışını otomatik olarak keser (Automatic Shut-off). Bu sistemin arızalanması, tankın aşırı basınçlanarak yırtılmasına (overpressurization) yol açabileceğinden, bakım periyotlarında aşırı dolum koruma devreleri (High Level Sensors) titizlikle test edilmelidir. Defuel operasyonu ise, uçağın bakıma alınması veya ağırlık azaltması gerektiğinde yakıtın yer tankerine geri basılmasını sağlar.

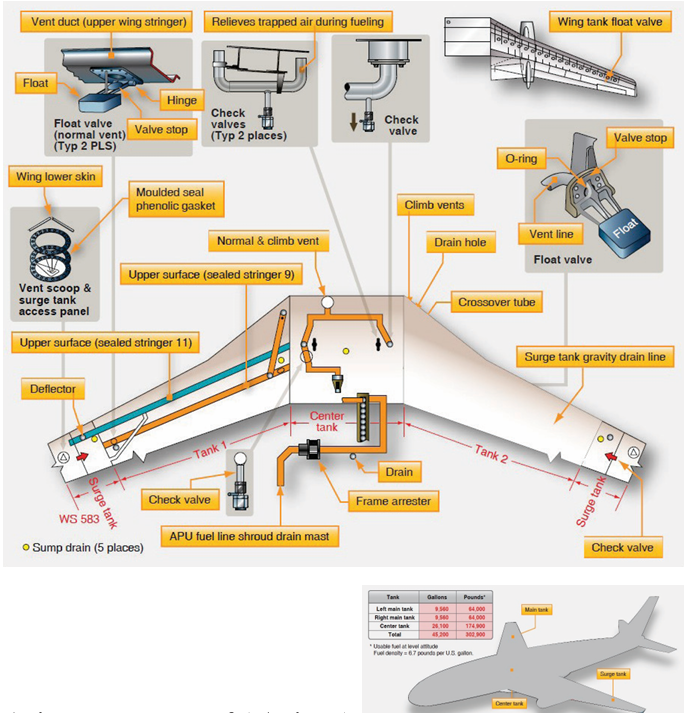

Havalandırma Sistemi (Vent / Surge System)

Yakıt ikmali yapılırken tankın içindeki hava hızla dışarı atılmalı, uçak irtifa kazanırken veya yakıt tüketilirken de boşalan hacme dışarıdan hava girmelidir. Aksi takdirde tankta pozitif aşırı basınç veya vakum (çökme) meydana gelir. Havalandırma sistemi, tankları sürekli olarak dış atmosfere açık tutar. Kanat uçlarında bulunan “NACA Scoop” adı verilen küçük dinamik hava alıkları, uçuş esnasında tanklara hafif bir pozitif basınç (ram air pressure) uygulayarak yakıtın buharlaşmasını ve pompalarda kavitasyon oluşmasını engeller. Ayrıca, ani manevralarda veya aşırı dolumda taşan yakıtı yakalamak üzere kanat uçlarında Surge Tanklar (Taşma Tankları) yer alır; buralarda biriken yakıt, yerçekimi veya scavenge pompaları ile ana tanklara geri döner.

Yakıt Kontaminasyonu ve Mikrobiyolojik Riskler

Uçak teknisyenlerinin hat bakım (line maintenance) ve üs bakım (base maintenance) süreçlerinde en sık karşılaştığı operasyonel sorunlardan biri yakıt kontaminasyonudur. Yakıt sistemine sızan yabancı maddeler mekanik aşınmalara, valf sıkışmalarına ve en önemlisi motor durmalarına sebebiyet verebilir. Kontaminasyon üç ana grupta incelenir: Su kontaminasyonu, katı partiküller ve mikrobiyolojik üremeler.

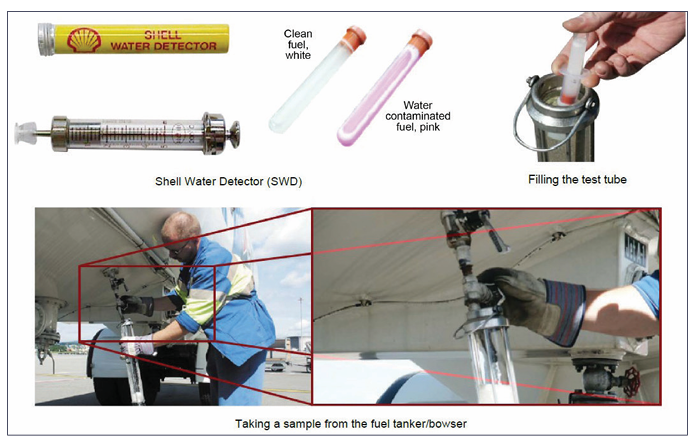

Su Kontaminasyonu: Yakıtın içerisindeki su, serbest su (free water) veya çözünmüş su (dissolved water) olarak bulunabilir. Çözünmüş su, yakıtın sıcaklığı düştükçe (irtifa arttıkça) serbest su haline geçer ve tankın en alt noktasına çöker. Eğer bu su periyodik olarak tahliye edilmezse, 0°C’nin altındaki sıcaklıklarda buza dönüşerek yakıt filtrelerini tıkama riski taşır. Bunu önlemek amacıyla motor besleme hatlarında yakıt-yağ ısı değiştiricileri (Fuel-Oil Heat Exchangers - FOHE) kullanılarak yakıt motora girmeden önce ısıtılır. Teknisyenler, uçağın her gün ilk uçuşundan önce tankların en alt noktalarında bulunan sumplardan (Water Drain Valves) numune alarak “Shell Water Detector” veya benzeri kitlerle görsel ve kimyasal su kontrolü yapmalıdır.

Katı Partiküller (Solid Particulates): Yakıt sistemine rafineri, dolum hatları, yer tankerleri veya tank bakım çalışmaları esnasında sızabilen pas, toz, kum, kauçuk parçacıkları, boya döküntüleri ve lifli maddelerdir. Katı partiküller, yakıt pompalarının hassas işlenmiş yüzeylerinde aşınmaya (erosion), ölçüm ve kontrol valflerinin tıkalı kalmasına veya sıkışmasına, en önemlisi de motor yakıt nozullarının (Fuel Nozzles) püskürtme sisteminin bozularak motorda düzensiz yanmaya sebebiyet verebilir. Bu riskleri bertaraf etmek adına ikmal araçlarında ve uçak içi besleme hatlarında yüksek süzme kapasiteli mikro filtreler ile su/partikül ayırıcılar (Filter Separators) kullanılır. Teknisyenler, bakım esnasında filtre tıkalı uyarı göstergelerini (Filter Clog Indicators / Differential Pressure Switches) periyodik olarak kontrol etmeli ve sökülen filtre elemanlarında biriken partikülleri FOD (Foreign Object Debris) analizi açısından titizlikle incelemelidir.

Mikrobiyolojik Üreme (Cladosporium resinae / Hormoconis resinae): Yakıt tankının tabanında biriken serbest su katmanı ile jet yakıtının (hidrokarbon) kesiştiği ara yüzeyde, mantar ve bakteriler üreyebilir. Havacılık literatüründe “yakıt kanseri” olarak da bilinen bu mikroorganizmalar, kahverengi-siyah renkli, jölemsi bir çamur kütlesi (biomass) oluştururlar. Bu biyolojik kütle hem yakıt miktar göstergelerinin (FQIS) problarını kaplayarak yanlış seviye okunmasına yol açar hem de açığa çıkardığı organik asitler sebebiyle alüminyum kanat yapısında mikrobiyolojik korozyona (MIC - Microbiologically Influenced Corrosion) neden olur. Tedavisinde onaylı biyositler (örneğin Kathon FP 1.5) karıştırılır veya tanklar tamamen boşaltılarak mekanik temizlik ve dezenfeksiyon yapılır.

Yakıt Miktar Gösterge ve Kontrol Sistemleri (FQIS)

Kokpitteki uçuş ekibinin ve uçak bakım personelinin tanklardaki yakıt miktarını hassas bir şekilde görebilmesi, uçuş planlaması ve emniyet için kritiktir. Modern uçaklarda hacimsel ölçüm yerine kütlesel ölçüm (kilogram veya libre cinsinden) tercih edilir. Çünkü yakıtın hacmi sıcaklıkla genişler veya daralır; ancak motorun ürettiği itki gücü doğrudan yakıtın kütlesel enerjisine bağlıdır. Bu amaçla kullanılan sisteme FQIS (Fuel Quantity Indicating System) adı verilir.

FQIS, tankların içerisine farklı yükseklik ve açılarda serpiştirilmiş düzinelerce kapasitif pürüzsüz metal problardan (Capacitance Probes) oluşur. Bu problar, yakıt tankının içindeki yakıt seviyesini ölçmek için dielektrik sabitindeki değişim prensibini kullanır. Tanktaki yakıt seviyesi değiştikçe, probun iç ve dış silindirleri arasındaki boşluğun ne kadarının yakıtla ne kadarının hava ile dolu olduğuna bağlı olarak toplam kapasitans değeri değişir. Sisteme entegre edilen bir Kompansatör (Compensator) probu ise, yakıtın sıcaklığa bağlı yoğunluk dalgalanmalarını ölçerek kapasitans verisini hatasız bir şekilde kütleye (kg) dönüştürür.

Yeni nesil uçaklarda (Boeing 787 gibi), FQIS sistemlerinde elektriksel kıvılcım riskini tamamen sıfırlamak adına fiber optik tabanlı optik yoğunluk sensörleri ve lazerli ölçüm sistemleri (AIMS) kullanılmaya başlanmıştır. Bu teknolojik dönüşüm, teknisyenlerin dijital okuma cihazları ve veri yolu (Bus) mimarileri konusunda sürekli güncel kalmasını zorunlu kılmaktadır.

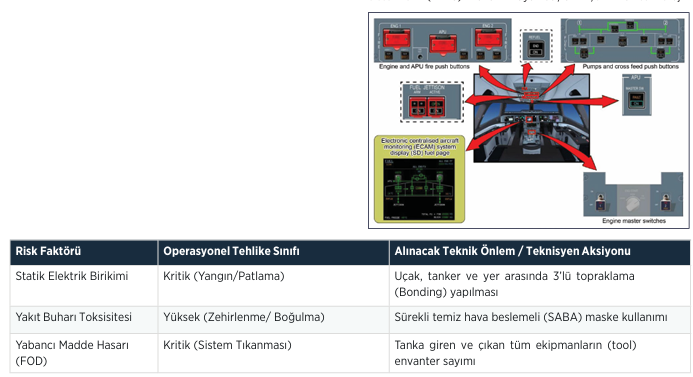

Yakıt Sistemlerinde Bakım Emniyeti ve CDCCL Kuralları

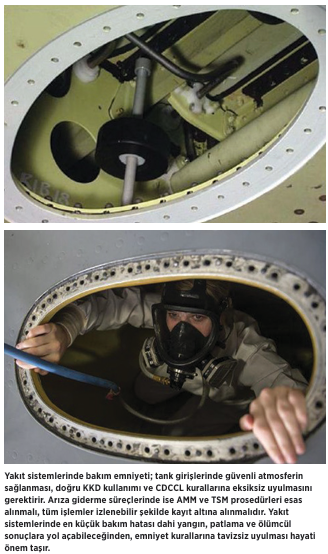

Uçak yakıt tankları, doğası gereği “Kapalı Alan” (Confined Space) sınıfına girer. Bir teknisyen için yakıt tankının içine girmek (Tank Entry), havacılık bakım sektöründeki en yüksek riskli operasyonlardan biridir. Yangın ve patlama riskinin yanı sıra, jet yakıtı buharının solunması merkezi sinir sistemi hasarlarına, boğulmaya ve toksik zehirlenmelere yol açabilir. Bu nedenle tank giriş operasyonlarında aşağıdaki emniyet adımları tavizsiz uygulanmalıdır:

Boşaltma ve Havalandırma (Defueling & Purging): Tanktaki yakıt tamamen tahliye edildikten sonra, patlayıcı gazların uzaklaştırılması için tankın içine özel pnömatik havalandırma fanları (Air Movers) bağlanır. Tank içindeki alt patlama sınırı (LEL - Lower Explosive Limit) %1’in altına inene kadar havalandırma kesintisiz devam ettirilir.

Atmosferik Ölçüm: Eğitilmiş bir emniyet görevlisi (Safety Standby), kalibre edilmiş gaz dedektörleri ile tank içindeki Oksijen seviyesini (minimum %19.5, maksimum %23.5) ve toksik gaz konsantrasyonunu ölçmeden teknisyenin içeri girmesine izin veremez.

Kişisel Koruyucu Donanım (KKD): Tankın içine giren teknisyen; antistatik tulum, kimyasala dayanıklı eldiven, tam yüz solunum maskesi (hava beslemeli maske veya aktif karbon filtreli maske) kullanmalı ve üzerinde hiçbir metalik, kıvılcım çıkarabilecek nesne (anahtar, madeni para, çelik tokalı kemer) bulundurmamalıdır.

CDCCL (Critical Design Configuration Control Limitations)

TWA 800 uçuş kazası sonrasında havacılık otoriteleri (FAA/ EASA) tarafından geliştirilen SFAR 88 (Special Federal Aviation Regulation) regülasyonu kapsamında, yakıt tanklarında kıvılcım çıkmasını önleyen tasarımsal sınırlar tanımlanmıştır. Buna CDCCL denir. Bakım esnasında teknisyen, yakıt sistemi komponentlerinin etrafındaki koruyucu kılıfları (conduits), topraklama kablolarını (bonding straps) ve kablo izolasyonlarını orijinal tasarım konfigürasyonunda tutmak zorundadır. Örneğin, bir yakıt pompasının kablo demetini sabitleyen bir kelepçenin (clamp) orijinalinden farklı bir malzemeyle değiştirilmesi veya yanlış torkla sıkılması, kablonun zamanla aşınarak tank içinde ark yapmasına ve uçağın havada patlamasına neden olabilir. CDCCL maddeleri Aircraft Maintenance Manual (AMM) içerisinde özel olarak belirtilir ve bu adımlarda hata yapılması kabul edilemez.

Uçak yakıt sistemlerinde arıza tespiti ve giderilmesi (troubleshooting), teknisyenin yalnızca mekanik bir müdahalede bulunması değil; sistem şemalarını okuma, lojik eliminasyon mantığını yürütme ve yayınlanmış teknik dokümantasyona harfiyen uyma becerisinin bir bileşimidir. Arıza arama sürecine başlarken ilk adım, kokpitten veya bakım panellerinden alınan arıza mesajının (FAULT/WARNING) ilgili Uçak Bakım El Kitabı (Aircraft Maintenance Manual- AMM) ve Arıza Arama El Kitabı (Troubleshooting Manual- TSM) prosedürleriyle tam olarak eşleştirilmesidir. Teknisyen; arızanın elektriksel, mekanik mi yoksa hidrolik/pnömatik kaynaklı mı olduğunu tespit etmek için Cross-Check (parça yer değiştirme), direnç/voltaj ölçümü ve hat sızdırmazlık kontrollerini aşamalı olarak gerçekleştirir. Bu süreçte en kritik husus, geçici çözümlere başvurmadan, her bir test adımını onaylı teknik dokümanların rehberliğinde tamamlamak ve yapılan tüm işlemleri uçak bakım defterine (Technical Logbook) tam, doğru ve izlenebilir bir şekilde kaydetmektir.

Sonuç olarak uçak yakıt sistemleri, uçağın emniyetli uçuş zarfını belirleyen en hassas damar ağıdır. Gelişen teknoloji ile birlikte mekanik sistemlerin yerini alan dijital ve fiber-optik yapılar, teknisyenlerin sadece el becerisiyle değil, aynı zamanda derin bir sistem teorisi ve regülasyon bilgisiyle donatılmasını zorunlu kılmaktadır. Unutulmamalıdır ki, yakıt tankı içinde unutulan tek bir yabancı madde (FOD), eksik torklanmış bir kelepçenin veya ihmal edilen bir su tahliye işlemi, havacılıkta ölümcül sonuçlar doğurma potansiyeline sahiptir. Uçak bakım teknisyenleri olarak bizlerin temel misyonu, AMM kurallarına harfiyen uymak, CDCCL sınırlarını ve emniyet kültürünü operasyonun her saniyesinde en üst düzeyde yaşamak ve yaşatmaktır.
